txout proof

最終更新日: 2025/06/19

最終更新日: 2025/06/19

bitcoin-cli のコマンドに gettxoutproof と verifytxoutproof がある。
指定した TXID(s) がこのブロックに取り込まれていますよ、という証明の出力と、それを検証するコマンドである。

• gettxoutproof(v29.0.0)
• verifytxoutproof(v29.0.0)

$ bitcoin-cli gettxoutproof "[\"<TXID>\", ...]" [blockhash]

$ bitcoin-cli verifytxoutproof <proof string>

どのブロックでも取得できるわけではないようで、2025/06/19 時点の Bitcoin Core v29.0.0 で 700,000 ブロックのトランザクションでは成功したが 650,000 ブロックでは失敗した。

901,846ブロック で確認しよう。
60d9…40b7 を使う(誰のトランザクションかは知らない)。

# gettxoutproof
$ bitcoin-cli gettxoutproof "[\"60d9a845bf9518ac982e6da8d96fa5ce2c81fbd05c87644c8b0f8e4fe47d40b7\"]"
0000cc20e74e69db30fe908461c810b9eba24151cef87e792bd401000000000000000000a01c882adabe4bbec11589f2932c935899e43af3fa4b2027f9c4f63717b3cb5898755368043a02178c51f26fb9000000098053e31823ccf1bb4de37aaeeed1e922584dac851bbf921682c24fad3943350a2691b8e84f8272c91bad54a7bdc8d4c33e957f2f4b01b06dd213703bf286722b64f4cf0fc2a4001a9b7d98c127d4b68d8d19613160bdb4c91db83af9f763bb5af185023cb7489f1f636ec2b5668830890fb1484f708a3ffe504e121f9823399fb7407de44f8e0f8b4c64875cd0fb812ccea56fd9a86d2e98ac1895bf45a8d960233e59b2fca56ed1c8b178b0808d7a235d9a355071a6f5395fe1328dfd712d4a8be740030e3e296e0e685f4594e15d19698418213862628990a91e21b5715e562b4d8db89eac431ab6d0e3dbaf863d5616d4307355af0d17175eca4cbbbc725cb4e868aebda7ff853da5b8b306be68bf38b3ac197bfbb264c91f61228ecd127c036f1500

# verifytxoutproof
$ bitcoin-cli verifytxoutproof 0000cc20e74e69db30fe908461c810b9eba24151cef87e792bd401000000000000000000a01c882adabe4bbec11589f2932c935899e43af3fa4b2027f9c4f63717b3cb5898755368043a02178c51f26fb9000000098053e31823ccf1bb4de37aaeeed1e922584dac851bbf921682c24fad3943350a2691b8e84f8272c91bad54a7bdc8d4c33e957f2f4b01b06dd213703bf286722b64f4cf0fc2a4001a9b7d98c127d4b68d8d19613160bdb4c91db83af9f763bb5af185023cb7489f1f636ec2b5668830890fb1484f708a3ffe504e121f9823399fb7407de44f8e0f8b4c64875cd0fb812ccea56fd9a86d2e98ac1895bf45a8d960233e59b2fca56ed1c8b178b0808d7a235d9a355071a6f5395fe1328dfd712d4a8be740030e3e296e0e685f4594e15d19698418213862628990a91e21b5715e562b4d8db89eac431ab6d0e3dbaf863d5616d4307355af0d17175eca4cbbbc725cb4e868aebda7ff853da5b8b306be68bf38b3ac197bfbb264c91f61228ecd127c036f1500
[
  "60d9a845bf9518ac982e6da8d96fa5ce2c81fbd05c87644c8b0f8e4fe47d40b7"
]

フォーマット

他のデータと同じく、compact size 型ではない整数型は Little Endian、ハッシュ値などは Internal Byte Order である。

item	size	unit
block header	80	char[80]
Partial Merkle tree	-	-

Partial Merkle Tree

このデータを使ってターゲットの TXID から Merkle root までの Merkle tree を作ることができる。
Merkle tree 全体ではなく必要とする最低限の leaf で構成するので、Partial Merkle tree / Merkle proof / Merkle branch などと呼ぶ。

item	size	unit
transactions	4	uint32
hash_count	1-3	compact size
hashes	32n	char[32n]
bits_len	-	compact size
vBits	bits_len	-

vBits

このデータを使って hashes を並べて Partial Merkle tree を作る。
当然だが、Merkle tree の計算の仕方はブロックの時と同じである。

• 8bit ごとのビットの Little Endian になっている。
  • 頭で考えながら使う場合、各バイトごと下位ビットから bool vBits[] の配列に格納するイメージ(バイトの並びはそのまま)
  • 例：5d38
    • bit 変換: 0101_1101 0011_1000
    • バイトごとに bit を逆転: 1011_1010 0001_1100
    • bool配列: [1, 0, 1, 1, 1, 0, 1, 0, 0, 0, 0, 1, 1, 1, 0, 0]

以下、この並び替えを行った vBits[] と hashes[] を使って説明する。

ツリーは Merkle root から始まる。
そしてツリーの作り方は深さ優先タイプである。

vBits[m](m=0,…) を見て、0 だったらその leaf には hashes[n](n=0,…) を割り当て m も n もインクリメントする。
vBits[m] が 1 だったら、その leaf にはさらに下のツリーで計算したハッシュ値が入る(例外あり)ためスキップして m をインクリメントして次の leaf に進む。

例外は、探索が進んでツリーの一番下まで来た場合である。
transactions からツリーの深さが計算できるので、探索して一番下に来たかどうかは自分で判断できる。
Partial Merkle Treeの場合、ツリーの一番下はターゲットの TXID とそれとツリー的に対になる leaf の 2つだけになる。
なので vBits[m] が 0 なら hashes[n] を割り当てるのは同じだが、もし 1 でも hashes[n] を割り当てて n をインクリメントする。
この 1 なのに割り当てた hashes[n] がターゲットの TXID である、というルールになっている。

もし hash_count が 1 なら vBits[0] は 0 で hashes[0] がそのまま Merkle root になる。

ツール

gettxoutproof で得られた文字列を与えると Merkle branch 図にするツールを作った。

• bitcoin-txoutproof-dot

呼び名

Partial Merkle tree か Merkle proof か Merkle branch か。
データの構造であれば “Partial Merkle tree” がわかりやすいか。
証明するデータということなら “Merkle proof” がよいかもしれない。

ChatGPT に訊いてみたのだが、訊くたびに返事が違ったのでそこまで厳密に使い分けなくてよいのかもしれない。
“Merkle” は人名からの由来なので大文字で始めるのが無難だろう。

---

確認

txoutproof のデータは Bitcoin Core の class CMerkleBlock 相当だが 詳細が書かれていないので確認する。

gettxoutproof 関数

src/rpc/txoutproof.cpp の gettxoutproof() では最後に CMerkleBock をシリアライズして文字列にしている様子がうかがえる。 おそらく [SERIALIZE_METHODS](https://github.com/bitcoin/bitcoin/blob/v29.0/src/merkleblock.h#L152) がやっているのだろう。 obj.header と obj.txn はそれぞれメンバ変数の CBlockHeader header と CPartialMerkleTree txn` だろう。

CBlockHeader

この class にも SERIALIZE_METHODS があるが、 雰囲気としては Block Header の 80バイトそのままである。

$ bitcoin-cli getblockheader 000000000000000000019fda9794e3ead682f1b6a1cc68c3bd0d95a35f4db0b8 false
0000cc20e74e69db30fe908461c810b9eba24151cef87e792bd401000000000000000000a01c882adabe4bbec11589f2932c935899e43af3fa4b2027f9c4f63717b3cb5898755368043a02178c51f26f

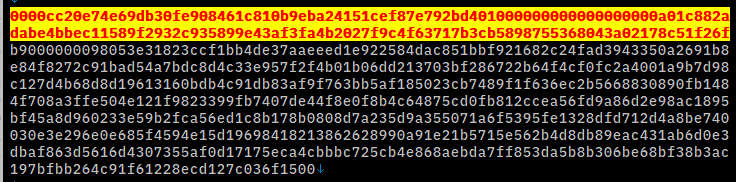

画像のデータは gettxoutproof の出力で、黄色の部分が Block Header と一致した箇所である。
この部分まで OK。

Merkle Root はこの中に入っているので、あとは必要な分の leaf データがあれば計算して一致するかどうか確認できる。

CPartialMerkleTree

この class にも SERIALIZE_METHODS はある。
ちょっと長い。

フォーマットはコメントに書いてあった。

トランザクション数: total_transactions (4 bytes)

901,846ブロック のトランザクション数は 185。
16進数で 0xb9。 Little Endian 4バイト値なので 0xb9000000。

Merkle Tree の Leaf 数: number of hashes (1-3 bytes)

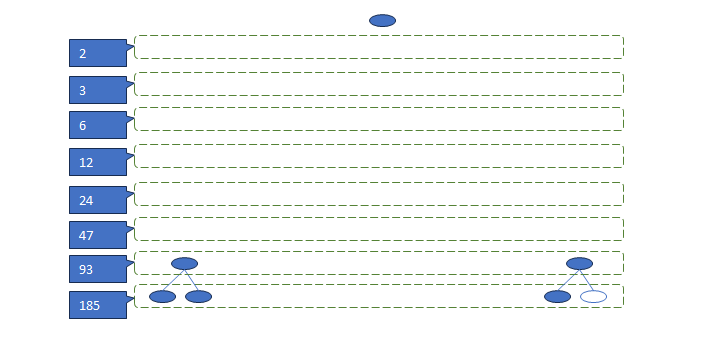

トランザクション数が 185 なので、これの Merkle Root を求めようとするとこうなる。

一番下の段は 2つ。
それ以降は相手となる leaf があればよいので 1つ。
なので一番上まで行くのに leaf が 9つあればよい。

トランザクション数を Little Endian 4バイトとすると、次に出てくるのは 09。
その次から 32バイトで 9つ分区切ると、036f1500 というデータが余る。 varint っぽいデータなので、いいんじゃないかな。

Merkle Tree の Leaf: hashes in depth-first order (<= 32*N bytes)

Leaf 数のところにも書いたが、続けて Merkle Tree の Leaf が続く。
32バイトの TXID だが RPC order ではなく Internal Order である。

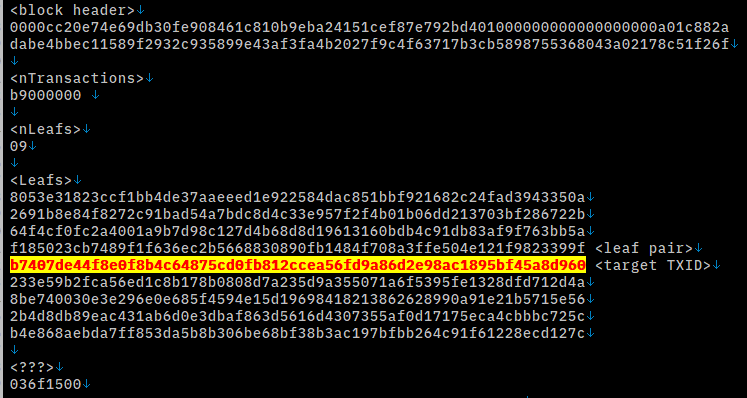

ここまででこんな感じ。
黄色なのは gettxoutproof でリクエストした TXID である。

その 1つ前の f185...399f は対となるTXIDだ。
なので、それ以外の leaf は下から 2段目より上側の計算済みハッシュ値だ。

TapScript の Control Block だとハッシュ値をソートして Merkle Root を計算するが、ブロックの Merkle Root は右側・左側という配置がある。
単にハッシュ値が並んでいるだけでは、どこから先に計算してよいかわからない。
それを見分けているは、たぶん最後の余った 4バイトだろう。

number of bytes of flag bits (1-3 bytes)

03 なので、次のデータが 3byteあるということ。

flag bits: packed per 8 in a byte, least significant bit first (<= 2*N-1 bits)

この flag bits は vBits と呼ばれる。
部分 Merkle Tree のたどり方に対する指示になる。

• ビットコインにおけるブルームフィルターとマークルツリーパス - Pebble Coding

• depth-first order
• そのノードが対象のTXID の親 or そのものかどうかを記録していく
  • 0 の場合、それ以上探索しない
  • 1 の場合、子ブランチを再帰的に探索する

6f1500 をデコードすると 0110_1111 0001_0101 0000_0000 … ではない。
“packed per 8 in a byte, least significant bit first” とコメントにあるように、ビットのリトルエンディアン並びで、8bit 単位にならんでいるということだ。
つまりここでは 1111_0110 1010_1000 0000_0000 という順番で見ていくのが正しい。
値としてではなく、単にツリーをどうたどるかなのだ。

最初は Merkle root の位置から始まる。
これが 0 だった場合、トランザクションが 1つしかないパターンということだ。

TXID を参照するインデックス値 k を 0 にしておき、 vBits[n] が 0 だったら、 vTxid[k] を leaf にし、k はインクリメントし、次の leaf 探索に進む。
vBits[n] が 1 だったら、その leaf からさらに深い方向に進む。
これの繰り返しである。

また、トランザクション数からツリーの深さがわかるので、考慮する必要がある。
1 個だったら Merkle root と同じ(0 層としておく)。
2 個だったら 1 層。
3～4 個だったら 2 層。
大ざっぱには、log2(txs) を切り上げた整数値になるのかな。
そうやって数えて、最下層だった場合は vBits[n] が 1 でも 0 と同じ扱いにしてよいようだ。 最下層で 1 というのは検証対象の TXID ということになる。

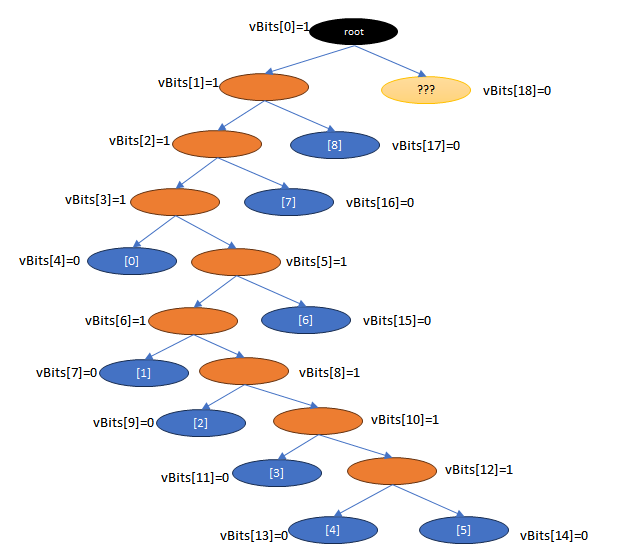

そこを間違えるとこうやってずれて、merkle root の反対側で計算する値がなくなってしまった。

正しくはこうなる。 vTxid[3] と vTxid[4] が実際に存在する TXID で vTxid[4] が検証対象である。
